新能源無功補償及電能質量治理解決方案
概述
GSC系列SVG產品是四方股份采用業內最新技術研制的動態無功補償裝置。裝置主體為電力電子變流器領域成熟的鏈式結構，具有三相星接、三相角接、單相等不同的連接方式，每相由若干個緊湊化、智能化、統一化的功率單元串聯構成。裝置軟硬件控制平臺沿用公司的統一平臺，已有過萬套的成熟應用基礎，功能強大、性能優越、控制策略先進完善；結合公司領先的交直流保護技術，是當前無功補償領域最新技術的代表，是解決電能質量問題的最佳選擇。
特點
安全穩定
高低電壓穿越能力性能強，穩定運行不脫網
功能強大
支持多種補償模式，具有低頻和次同步振蕩抑制功能，響應快速，動態響應時間≤ 1ms
緊湊可靠
控制器一體化設計具有控制延時短、抗電磁干擾強，新一代集裝箱緊湊化設計占地面積明顯減少
擴展性強
支持雙機并聯運行和協調并聯運行，可支持16套SVG裝置協調并聯運行
價值
向電力系統快速、連續、動態的輸出感性、容性無功
維持線路、受電端電壓穩定性，抑制電壓波動和閃變
補償系統無功功率，提高功率因數，減少線損
消除負序電流，抑制三相不平衡
諧波動態補償，改善電能質量
案例

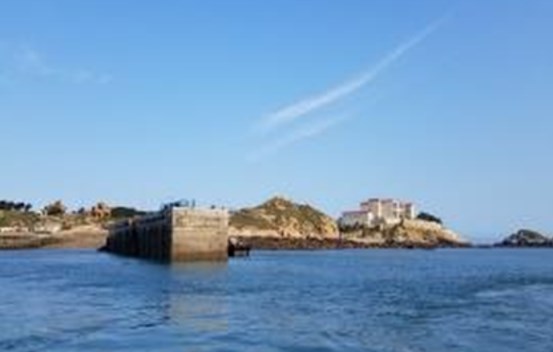

福建中閩平海灣海上風電場三期項目
本項目共建設兩個220kV升壓站，風電場最終建設規模為900MW，其中300MW接入陸上升壓站，600MW接入鸕鶿島升壓站，現場存在高鹽霧腐蝕，海纜送出線路電壓波動大等問題，通過兩套35kV/31Mvar（島內）、1套50Mvar（陸上）SVG裝置實現治理和補償。為提高防腐，SVG設計上采用室內安裝，水風散熱器戶外安裝，其中水冷系統戶內、戶外均采用316不銹鋼材質及C5防腐等級，投運至今設備運行良好，解決了海上風電送出線路全部電能質量問題。
查看更多

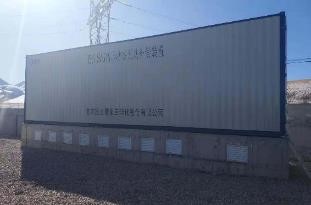

西藏昌都天暉110kV升壓站無功補償
此項目位于高海拔地區，海拔4400米以上，冬季氣溫在-25℃以下 ，配套SVG裝置為35kV/14Mvar，結構上采用集裝箱設計，內部配置電加熱，解決現場35kV母線電壓波動、功率因數低等電能質量問題，并滿足高海拔地區對設備整體電氣性能的苛刻要求。
